Opis projekta

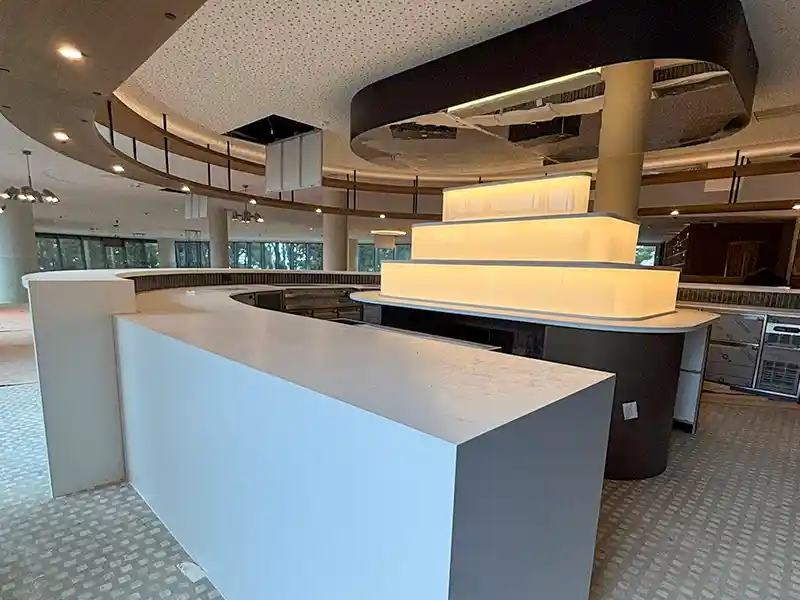

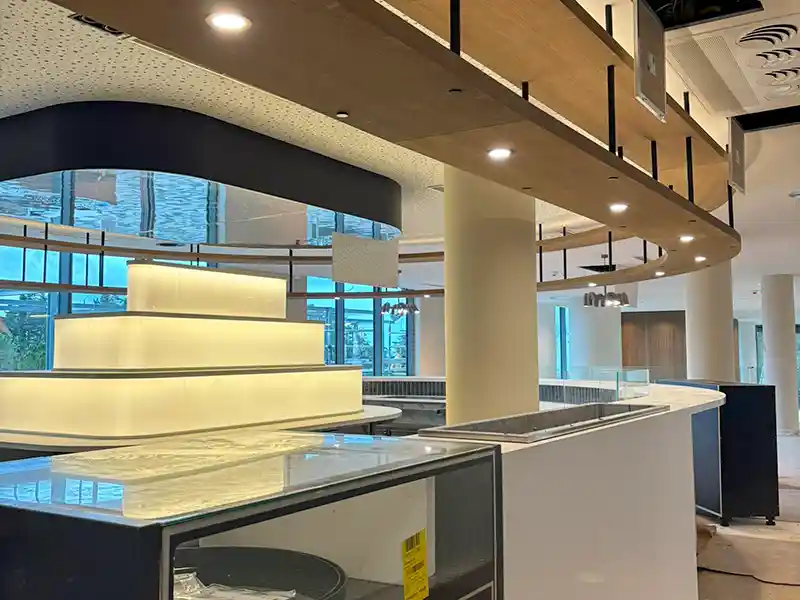

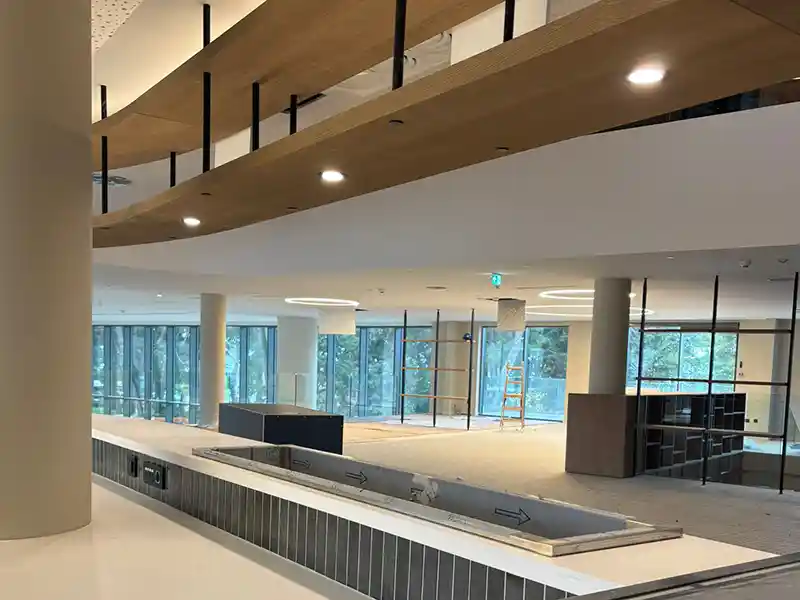

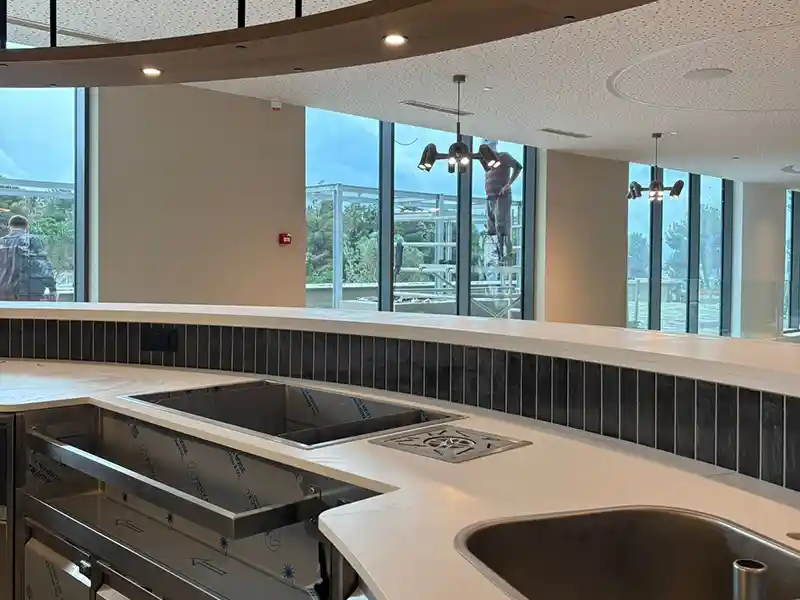

Rekonstrukcija hotela Pical u Poreču uključivala je više faza modernizacije interijera, među kojima i izradu novog šanka od sinteriranog kvarca. Takvi elementi zahtijevaju iznimnu preciznost mjerenja, osobito kada sadrže zakrivljene površine i radijuse koji moraju biti definirani bez odstupanja. Na zahtjev tvrtke Lateramen d.o.o., zadužene za izradu kvarcnog šanka, provedena je detaljna 3D izmjera Flexijet sustavom i pripremljena tehnička dokumentacija kao podloga potrebna za točnu i sigurnu proizvodnju.
Izazovi projekta
Naš partner, tvrtka Lateramen d.o.o. je preuzela izradu šanka koji sadrži više zakrivljenih površina. Za ispravno CNC rezanje bilo je nužno:
- dobiti apsolutno precizne radijuse,
- dokumentirati stvarno stanje prostora,
- pripremiti tehnički ispravne nacrte koji se mogu koristiti bez korekcija.
Sinterirani kvarc ne dopušta greške – pogreška od samo nekoliko milimetara može rezultirati skupim ponovnim rezanjem i kašnjenjem u izvedbi.
Tradicionalne metode ručnog mjerenja ne bi mogle osigurati dovoljnu točnost, stoga je odlučeno da se koristi Flexijet 3D, mjerni sustav čiji smo regionalni zastupnik mi – Studio Element d.o.o.
Rješenje: fFexijet 3d izmjera i tehnička priprema nacrta

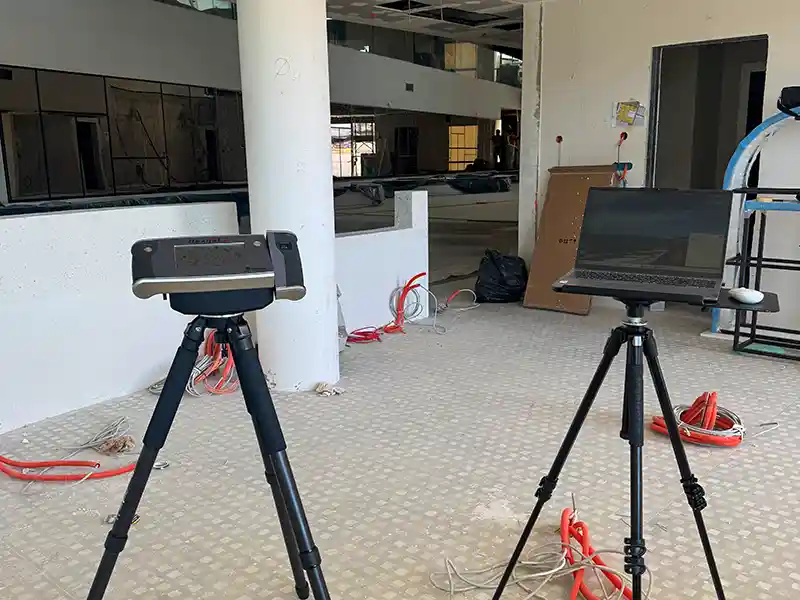

Obrt La Foja Interior Design izveo je terensku izmjeru šanka koristeći Flexijet 3D, čime je tvrtka Lateramen d.o.o. dobila ultra-precizne mjerne podatke o radijusima i geometriji prostora.
Flexijet je u ovom projektu:
- omogućio precizno definiranje svih radijusa
- pružio mjerne podatke bez odstupanja
- uklonio neizvjesnost kod CNC rezanja
- osigurao pouzdanu podlogu za tehničku pripremu i montažu bez pogrešaka

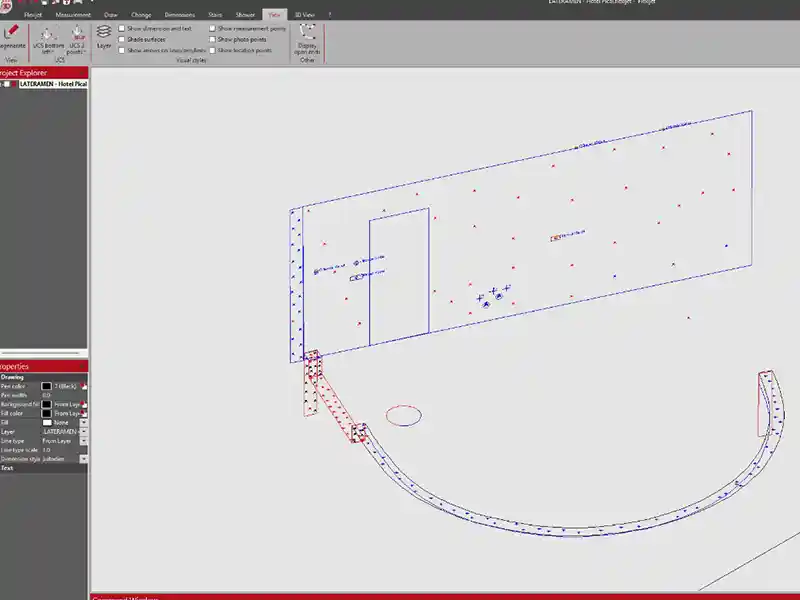

Naša tvrtka Studio Element d.o.o. je na temelju tih izmjera izradila:
- podlogu za CAD nacrte šanka,
- pripremu izmjere i podloga za pripremu proizvodnje,
- tehničke specifikacije koje omogućuju sigurnu izradu i montažu bez korekcija.
Rezultati i isporučena vrijednost
- Visoka točnost podloga i nacrta izmjere
Nacrti u potpunosti odgovaraju stvarnom izmjerenom stanju, uključujući sve radijuse i zakrivljenosti. - Eliminacija pogrešaka u izradi
Lateramen je mogao započeti pripremu za rezanje kvarca s potpunim povjerenjem u dokumentaciju sa izmjere, te montažu bez pogrešaka - Ušteda materijala i vremena
Precizna 3D mjerenja smanjila su rizik od ponovnog rezanja, što je kod kvarca iznimno važno. - Bolja koordinacija svih sudionika
Svaka tvrtka imala je jasne parametre rada, što je omogućilo kvalitetan tok projekta.
Ovaj projekt prikazuje kako suradnja tri specijalizirana tima i primjena vrhunske tehnologije rezultira preciznom, sigurnom i kvalitetnom izvedbom.
Studio Element d.o.o., kao zastupnik Flexijet 3D sustava i tehnički partner u pripremi nacrta izmjere i CAD podloga, omogućio je tvrtki Lateramen d.o.o. da izvede i montira šank kompleksnih radijusa bez odstupanja i uz visoku razinu sigurnosti u izradu.
Kombinacija: precizne 3D izmjere, kvalitetne tehničke dokumentacije i kvalitetne suradnje između izvođača, pokazala se ključnom za uspješnu izradu elementa od od sinteriranog kvarca.
Na projektu su sudjelovali
Zastupnik za Flexijet 3D uređaj i pružatelj usluga 3D mjerenja:
Studio Element d.o.o., Dolac 1, Zagreb
info@3dmjerenje.com
Naručitelj i izvođač radova – izrada radnih površina od sinteriranog kvarca:
Lateramen d.o.o., Žiškovec 41, 40000 Čakovec
lateramen.keramika@gmail.com
+385915257197
Pružatelj usluge 3D mjerenja Flexijet sustavom:
La Foja Interior Design (vl. Josipa Vuković)
Via dell castello 2A, Momjan
la.foja.design@gmail.com
+385915118221
