3D mjerenje kao temelj izvedbe kompleksnog čeličnog spuštenog stropa industrijskog dizajna

Opis projekta

U ovom projektu 3D mjerenje nije bilo samo alat, već temelj cijelog procesa – od prve analize prostora do finalne izvedbe. Kod iznimno kompleksnog interijera, obilježenog velikim visinama, kosinama i nepravilnim geometrijama, precizna izmjera postala je ključni preduvjet za uspješnu realizaciju čeličnog spuštenog stropa industrijskog dizajna.
Upravo zahvaljujući 3D pristupu omogućeno je potpuno razumijevanje prostora i sigurna priprema konstrukcije, čime je eliminiran prostor za grešku i postavljen jasan okvir za preciznu, kontroliranu i besprijekornu izvedbu.

Izazovi projekta

Projekt izvedbe čeličnog spuštenog stropa za privatnog investitora uključivao je izrazito zahtjevan prostor s velikom visinom, kosinama stropa, nadvojima te nepravilnim i kompleksnim zidnim površinama.
Zbog takvih uvjeta, klasične metode izmjere nisu mogle osigurati potrebnu razinu preciznosti. Poseban izazov predstavljali su kutevi na kosinama stropa, nagibi te međusobni odnosi između zidova i planirane konstrukcije, gdje bi i minimalna greška rezultirala problemima u proizvodnji i montaži.

Rješenje

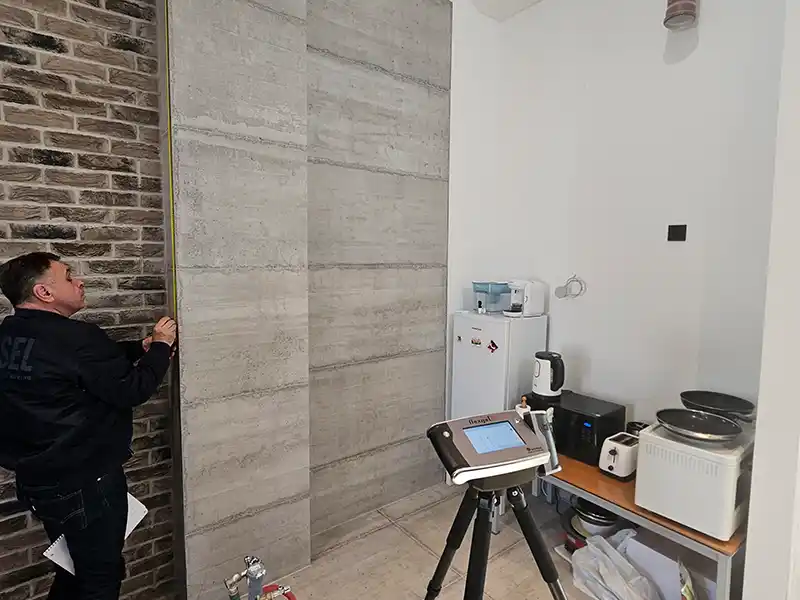

Kako bi se osigurala maksimalna preciznost, izmjera prostora izvedena je pomoću Flexijet sustava u 3D-u. Ovakav pristup omogućio je detaljno i točno prikupljanje svih relevantnih prostornih podataka, uključujući kompleksne geometrije koje nije moguće pouzdano izmjeriti klasičnim metodama.

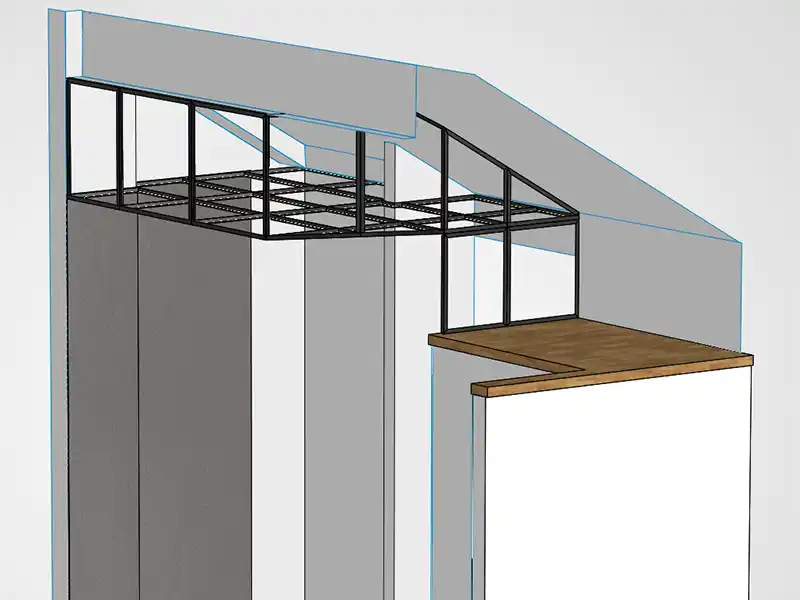

Na temelju dobivenih podataka, Studio Element je odradio kompletno 3D konstruiranje i tehničku pripremu. U ovoj fazi definirani su svi ključni elementi konstrukcije:

točni kutevi i nagibi,
odnosi između zidova i stropa,
spojevi i detalji konstrukcije,
potencijalni problemi u izvedbi.

Time je omogućeno da se cijeli projekt unaprijed “riješi” u digitalnom okruženju, prije same proizvodnje.

Izvedba

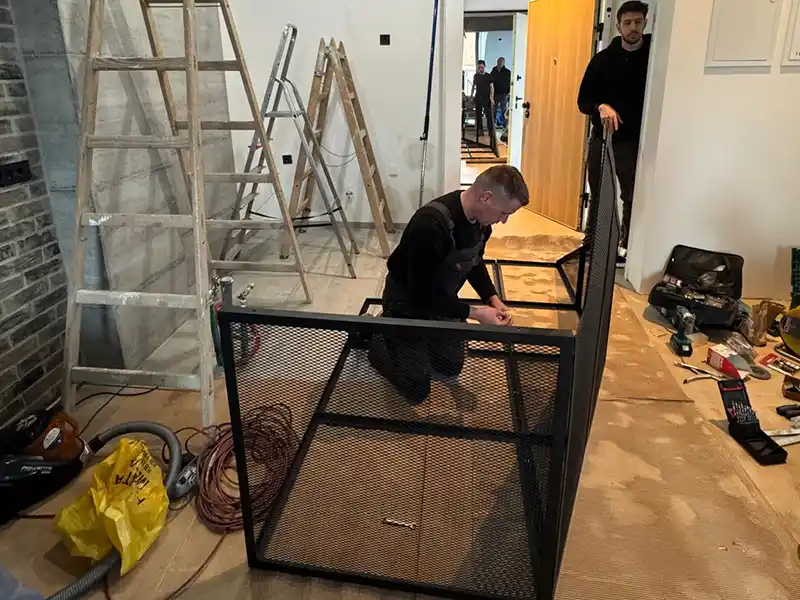

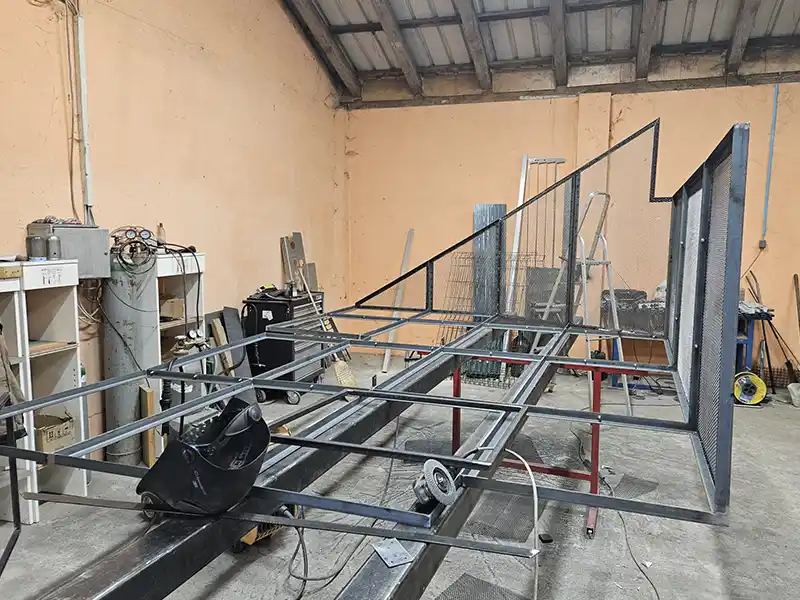

Articus je bio zadužen za izmjeru, izradu i montažu konstrukcije. Zahvaljujući preciznoj 3D izmjeri i detaljnoj tehničkoj pripremi, konstrukcija je u radionici izrađena točno prema projektu, bez potrebe za naknadnim prilagodbama.

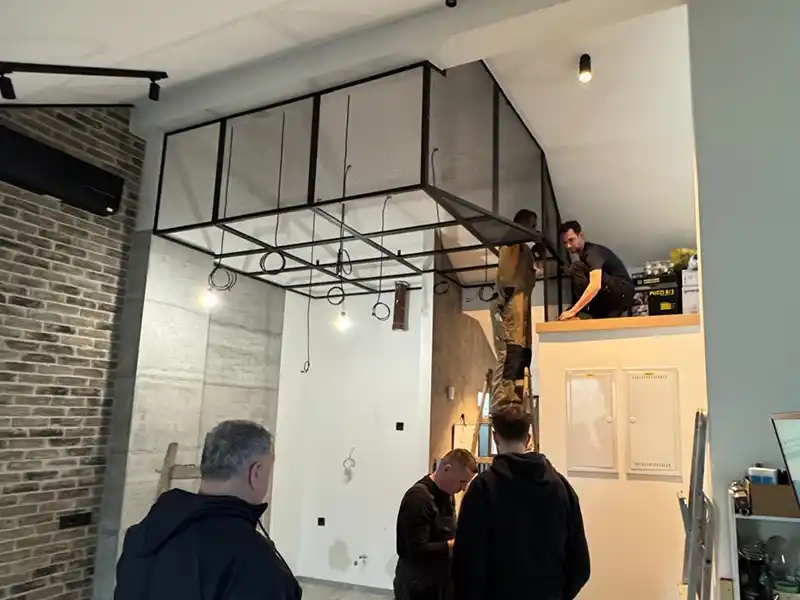

Na terenu je montaža izvedena glatko i bez nepredviđenih situacija, unatoč kompleksnosti prostora.

Rezultat

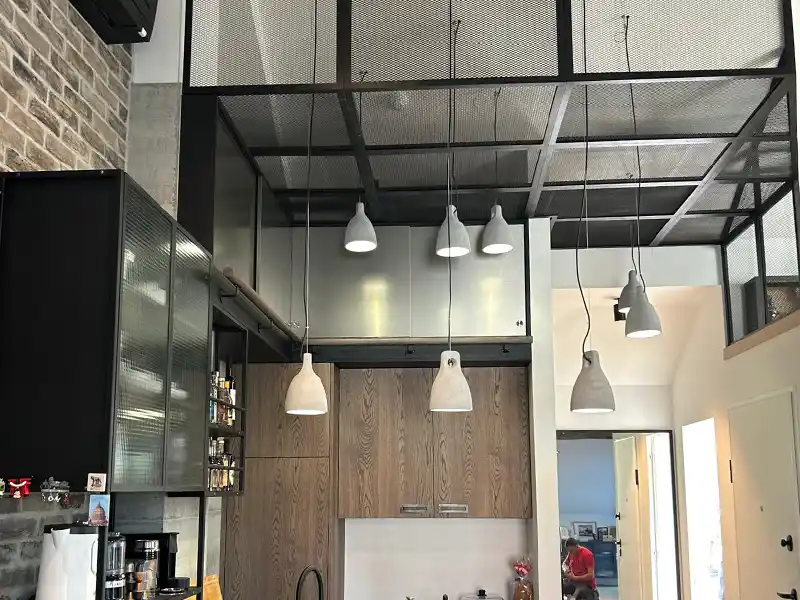

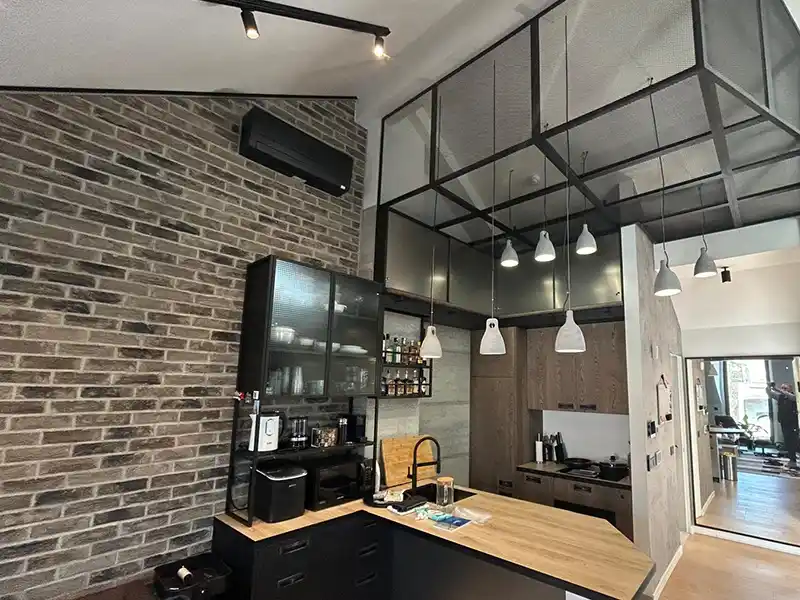

Završni rezultat je potpuno precizno izveden čelični spušteni strop industrijskog dizajna, gdje su svi elementi savršeno uklopljeni bez odstupanja.
Ovaj projekt jasno pokazuje koliko je 3D mjerenje ključno kod kompleksnih interijerskih i konstrukcijskih zahvata:

eliminira rizik pogrešaka u izmjeri,
omogućuje precizno konstruiranje,
smanjuje troškove i vrijeme izvedbe,
osigurava montažu bez improvizacija.

Kombinacija 3D izmjere, kvalitetnog konstruiranja i koordinirane izvedbe rezultirala je projektom koji je realiziran točno prema planu – bez kompromisa.
